Описание

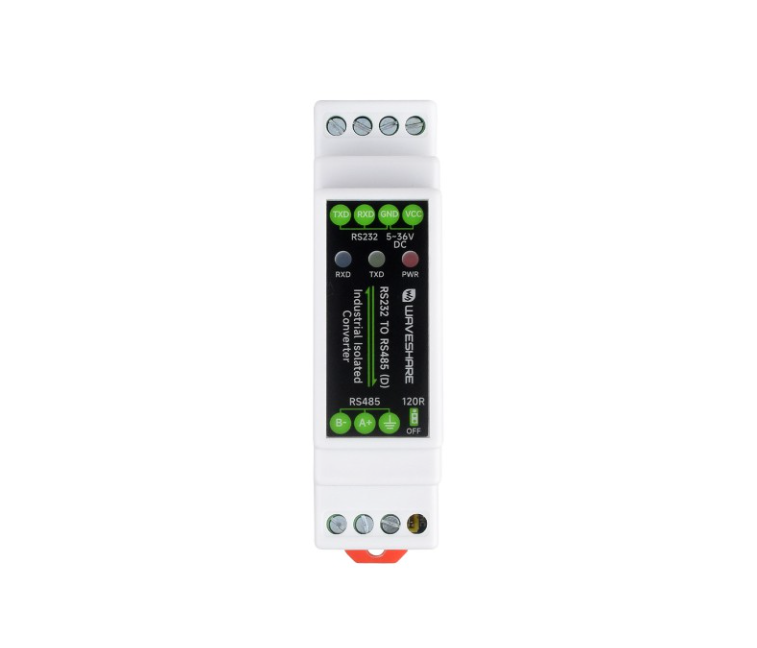

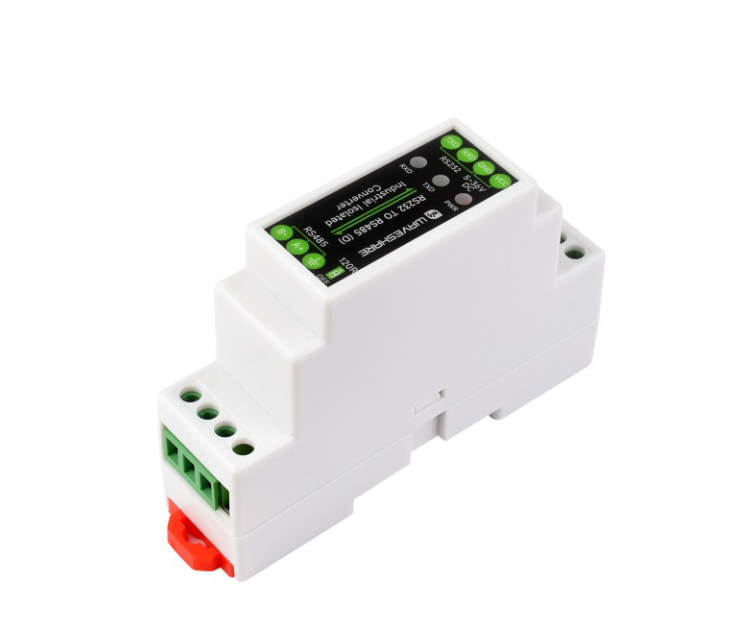

RS232 TO RS485 (D) - это промышленный активный преобразователь интерфейсов с опторазвязкой, предназначенный для установки на DIN-рейку. Его основная функция - преобразование сигнала RS232 в сбалансированный дифференциальный сигнал RS485, что позволяет значительно увеличить расстояние передачи данных и организовать многоточечную сеть.
Особенности:

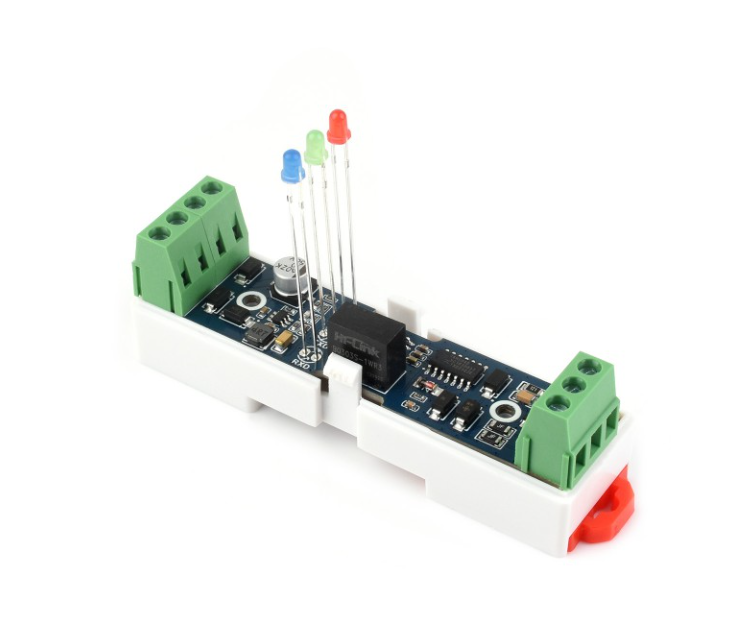

- Гальваническая развязка: На плате установлена как питания, так и цифровая (сигнальная) развязка. Это повышает надежность, обеспечивает сильную помехозащищенность и защищает оборудование по обе стороны конвертера.
- Защита цепи: Устройство комплексно защищено от неблагоприятных воздействий. На борту есть TVS-супрессор для подавления всплесков напряжения, обеспечивающий защиту от перенапряжения и электростатических разрядов до 15 кВ, а также самовосстанавливающийся предохранитель и защитные диоды.
- Дальность передачи: Обеспечивает стабильную передачу на расстоянии до 1200 метров для интерфейса RS485 и около 15 метров для RS232.

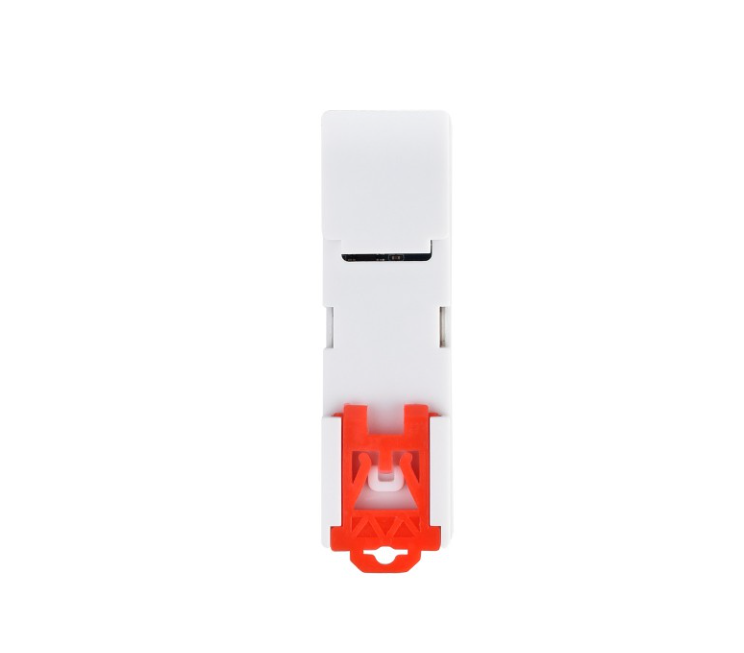

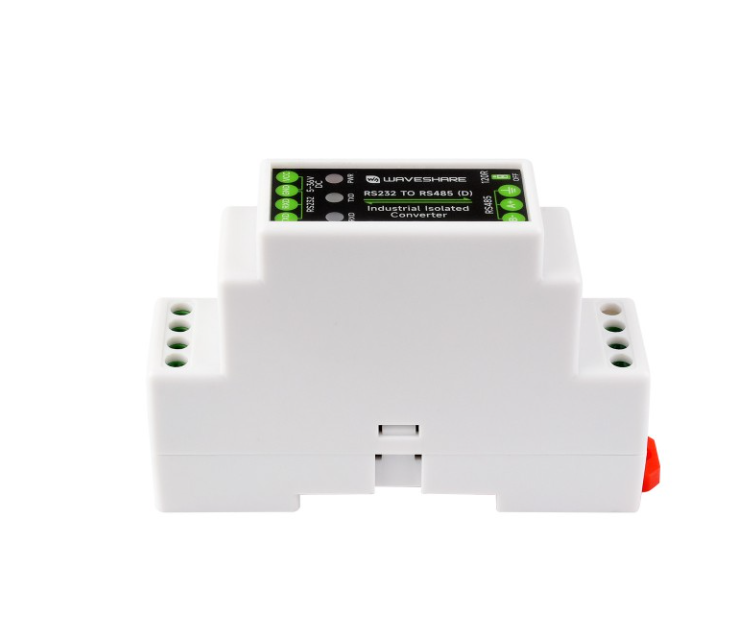

- Промышленный дизайн: Компактный корпус из АБС-пластика, предназначенный для монтажа на стандартную 35-мм DIN-рейку.
Применение:
Конвертер поддерживает несколько типовых сценариев использования:
- Преобразование интерфейсов: Подключение устройства с портом RS232 (например, ПК, ПЛК) к сети RS485 для организации полудуплексной связи "точка-точка" или "точка-многоточка".
- Расширение узлов: Позволяет подключить к одному порту RS232 несколько ведомых устройств с интерфейсом RS485.
- Увеличение дистанции: Использование двух конвертеров на концах линии позволяет значительно увеличить расстояние связи между двумя устройствами с интерфейсом RS232.
Параметры:
Параметр Описание
Модель RS232 TO RS485 (D) с LED-индикаторами
Скорость передачи 300 - 115200 бод
Питание 5В - 36В постоянного тока, с защитой от обратной полярности
Интерфейс RS232 Винтовые клеммы, точка-точка, ESD-защита
Интерфейс RS485 Винтовые клеммы, точка-многоточка (до 32 узлов), аппаратное автоматическое управление направлением
Защита RS485 Защита от грозовых перенапряжений 600 Вт, ESD-защита 15 кВ
Терминальный резистор Съемная перемычка для подключения резистора 120 Ом
Индикаторы PWR (питание), TXD (передача), RXD (прием)
Габариты 91,6 x 58,7 x 23,3 мм
Комплектация:
1х Модуль (RS232 TO RS485 (D))
1х Отвертка (Screwdriver)
RS232 TO RS485 (D) - это промышленный активный преобразователь интерфейсов с опторазвязкой, предназначенный для установки на DIN-рейку. Его основная функция - преобразование сигнала RS232 в сбалансированный дифференциальный сигнал RS485, что позволяет значительно увеличить расстояние передачи данных и организовать многоточечную сеть.
Особенности:
- Гальваническая развязка: На плате установлена как питания, так и цифровая (сигнальная) развязка. Это повышает надежность, обеспечивает сильную помехозащищенность и защищает оборудование по обе стороны конвертера.
- Защита цепи: Устройство комплексно защищено от неблагоприятных воздействий. На борту есть TVS-супрессор для подавления всплесков напряжения, обеспечивающий защиту от перенапряжения и электростатических разрядов до 15 кВ, а также самовосстанавливающийся предохранитель и защитные диоды.
- Дальность передачи: Обеспечивает стабильную передачу на расстоянии до 1200 метров для интерфейса RS485 и около 15 метров для RS232.
- Промышленный дизайн: Компактный корпус из АБС-пластика, предназначенный для монтажа на стандартную 35-мм DIN-рейку.
Применение:
Конвертер поддерживает несколько типовых сценариев использования:
- Преобразование интерфейсов: Подключение устройства с портом RS232 (например, ПК, ПЛК) к сети RS485 для организации полудуплексной связи "точка-точка" или "точка-многоточка".
- Расширение узлов: Позволяет подключить к одному порту RS232 несколько ведомых устройств с интерфейсом RS485.
- Увеличение дистанции: Использование двух конвертеров на концах линии позволяет значительно увеличить расстояние связи между двумя устройствами с интерфейсом RS232.
Параметры:
Параметр Описание
Модель RS232 TO RS485 (D) с LED-индикаторами
Скорость передачи 300 - 115200 бод
Питание 5В - 36В постоянного тока, с защитой от обратной полярности
Интерфейс RS232 Винтовые клеммы, точка-точка, ESD-защита
Интерфейс RS485 Винтовые клеммы, точка-многоточка (до 32 узлов), аппаратное автоматическое управление направлением
Защита RS485 Защита от грозовых перенапряжений 600 Вт, ESD-защита 15 кВ
Терминальный резистор Съемная перемычка для подключения резистора 120 Ом
Индикаторы PWR (питание), TXD (передача), RXD (прием)
Габариты 91,6 x 58,7 x 23,3 мм
Комплектация:
1х Модуль (RS232 TO RS485 (D))
1х Отвертка (Screwdriver)
